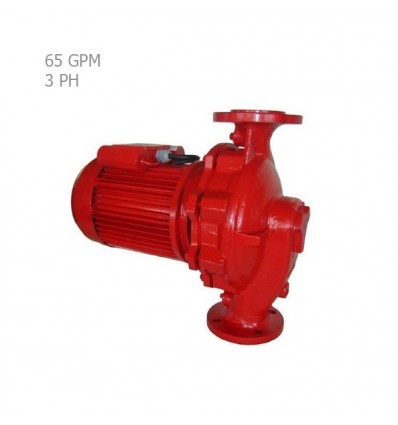

پمپ سیرکولاتور خطی سمنان انرژی مدل ETA50-16 سه فاز

  1. پمپ خطی
  2. قطر فلنج رانش : 2 اینچ
  3. دور موتور : 1450 RPM
  4. قدرت الکتروموتور : 1hp
  5. قدرت الکتروموتور : 1hp

راهنمای انتخاب و خرید پمپ سیرکولاتور خطی سمنان انرژی مدل ETA50-16 سه فاز

پمپ سیرکولاتور خطی سمنان انرژی مدل ETA50-16 سه فاز از نوع پمپ های خطی سیرکولاتور آبگرد می باشد و جهت سیستم های گرمایشی و سیرکولاسیون آب گرم استفاده می شود.
پمپ سیرکولاتور خطی سمنان انرژی مدل ETA50-16 سه فاز در منازل و آپارتمان ها، ساختمان های اداری و صنایع کاربرد دارد.
در سایت مرجع و فروشگاهی تاسیسات کهن ، اطلاعات فنی و قیمت های تضمین شده پمپ سیرکولاتور خطی سمنان انرژی مدل ETA50-16 سه فاز با گارانتی اصلی جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.



ویژگی های پمپ سیرکولاتور خطی سمنان انرژی مدل ETA50-16 سه فاز

  • راندمان بالا
  • قیمت مناسب
  • دارای کارکرد آرام و بی صدا
  • جنس شفت پمپ سیرکولاتور خطی سمنان انرژی مدل ETA50-16 سه فاز از نوع فولاد زنگ نزن می باشد.

محاسبه هد و دبی پمپ سیرکولاتور خطی سمنان انرژی مدل ETA50-16 سه فاز

اعداد هد و دبی ارائه شده برای پمپ سمنان انرژی خطی فوق در محدوده راندمان حداکثر آن در نظر گرفته شده است ، ولی دیاگرام انتخاب پمپ سمنان انرژی نیز برای انجام بررسی بیشتر و انتخاب دقیق پمپ مورد نیاز در تصاویر فوق ارائه گردیده است .
برای محاسبه دبی آب ( GPM) سیستم گرمایش ساختمان مقدار کیلو کالری مورد نیاز گرمایش ساختمان را بر عدد 2500 تقسیم نمایید و برای محاسبه دبی آب سیستم سرمایش نیز مقدار کیلوکالری سیستم سرمایش را بر عدد 1250 تقسیم نمایید .
برای محاسبه موضوع مهم و حساس هد پمپ سیرکولاتورمورد نیاز باید از روش محاسبه افت فشار طول مسیر لوله ها و یا تجارب مهندسین تاسیسات برای هر ساختمان استفاده نمود همچنین برای مشاهده روش محاسبه هد پمپ های سیرکولاتور می توانیم به بخش سوالات متداول صفحه اصلی گروه پمپ های سیرکولاتور مراجعه نمایید .
محاسبه و انتخاب پمپ سیرکولاتور برای سیستمهای سرمایش و گرمایش ساختمانها باید فقط توسط مهندسین با تجربه تأسیسات و براساس مشخصات طرح پروژه انجام پذیرد و درغیر اینصورت (حتی با وجود اجراء درست دیگر تجهیزات موتورخانه ) ممکن است سیستم با مشکلات عدیده ای مواجه گردد.

جدول برآورد تقریبی پمپ سیرکولاتور خطی سمنان انرژی ( فقط برای گرمایش و در شرایط آب و هوایی مشابه تهران )

  • با فرض اینکه اولا محاسبه قطر لوله ها و اجرای سیستم گرمایش ساختمان و انشعابات مربوطه مطابق با استانداردهای مهندسی باشد و ثانیا لوله های توزیع آب گرمایش در ساختمان در لوپ اصلی بصورت برگشت معکوس و با قطر صحیح اجرا شده باشد.

توضیح : تعداد واحد های ساختمان در این برآورد اهمیت چندانی ندارد.



تعداد طبقات زیر بنای مفید پمپ خطی
سیرکولاتور
(فقط گرمایش)
1 تا 150 مترمربع “S25-1
2 & 1 تا 300 مترمربع “S25-1 1/4
1 تا 500 مترمربع 2HV اینچ
3 & 2 تا 700 مترمربع 2HV اینچ
3 تا 1000 مترمربع 11/2AA اینچ
5&4&3 تا 1500 مترمربع 2AA اینچ
6 تا 1500 مترمربع 2A6 اینچ
5 & 4 تا 1800 مترمربع 2A7 اینچ
7 & 6 تا 2000 مترمربع 2A7 اینچ

چنانچه انشعاب برق موتورخانه ساختمان تک فاز باشد توجه نمائید که پمپ با برق مصرفی سه فاز انتخاب نفرمایید.
معمولا طبق استانداردهای توصیه شده مهندسی تاسیسات ، در ساختمانهایی که دارای 8 واحد یا بیشتر باشند در نظر گرفتن پمپ سیرکولاتور “رزرو” با همان قدرت ، هد و دبی پمپ اصلی الزامی است.
چنانچه برای مدار گردش آب دیگ تا کویل منبع کویلی ایستاده آبگرم ، پمپ سیرکولاتور جداگانه ای در نظر گرفته باشید ، جهت منابع کویلی ایستاده تا ظرفیت 1500 لیتر ، پمپ خطی سیرکولاتور سمنان انرژی2HVاینچ و برای منابع کویلی ایستاده از 1500 تا ظرفیت 3000 لیتر پمپ خطی سیرکولاتور سمنان انرژی 2AAاینچ مناسب است.
لازم به ذکر است اگر پایین ترین قسمت منبع دوجداره آبگرم افقی یا منبع کویل دار افقی از نظر تراز افقی بالاتر از خروجی آب کلکتور دیگ موتورخانه باشد ، در اینصورت آب دیگ موتورخانه طبق جریان ثقلی و بدون نیاز به نصب پمپ سیرکولاتور بین دیگ تا منبع قادر به تامین گرمایش آب مصرفی در منبع خواهد بود.

محل نصب

  • پمپ های سیرکولاتور معمولا در مسیر برگشت آب مدار سیستم های سرمایش یا گرمایش نصب می گردند به عبارت دیگر در سیستم های گرمایش قبل از دیگ حرارت مرکزی و در سیستم های سرمایش قبل از چیلر قرار می گیرند ، بطوریکه خروجی آب پمپ های سیرکولاتور در سیستم های گرمایش وارد دیگ شده و سپس در رادیاتور ها و فن کویل ها توزیع می گردد.
  • تنظیم دمای ترموستات جداری نصب شده روی خط لوله مکش پمپ سیرکولاتور، معمولا باید حدود 5 درجه سانتیگراد کمتر از دمای تعیین شده ترموستات مستغرق دیگ آبگرم موتورخانه ساختمان باشد.
  • قطر فلنج رانش و مکش پمپ الزاما” با قطر لوله مناسب متصل به آنها برابر نمی باشد. زیرا قطر لوله مکش و دهش باید طوری در نظر گرفته شود که افت فشار جریان آب در لوله ها بین 2 تا 3 فوت در 100 فوت طول لوله باشد ، که جهت استفاده کارشناسان جدول انتخاب تقریبی قطر لوله های سیستم های گرمایش و سرمایش نیز در تصاویر فوق ارائه گردیده است .
  • اجرای یک مسیر لوله بای پاس (By Pass) برای هر پمپ سیرکولاتور تک مداره با سایز لوله اصلی همراه با شیر فلکه دروازه ای در مسیر آن الزامی است.

گارانتی پمپ سیرکولاتور خطی سمنان انرژی مدل ETA50-16 سه فاز

پمپ سیرکولاتور خطی سمنان انرژی مدل ETA50-16 سه فاز دارای 2 سال گارانتی می باشد.

مدل

ETA 50-16

دور موتور RPM

قطر فلنج رانش in

2

قدرت الکتروموتور hp

1

برند

سمنان انرژی
