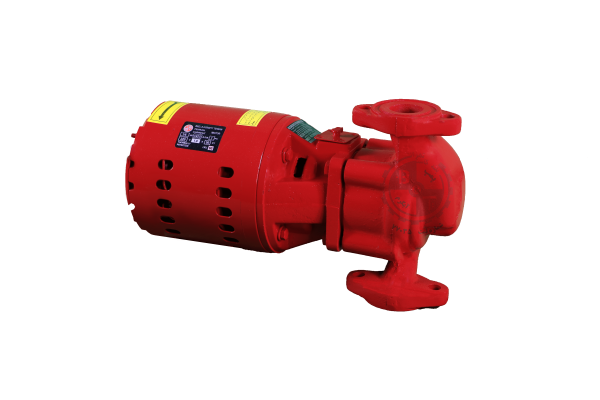

پمپ سیرکولاتور خطی شوفاژ بل اند کاست تهران مدل 11/2 اینچ HV

4,600,000 تومان

توضیحات

راهنمای انتخاب و خرید پمپ سیرکولاتور خطی پمپ بلند کاست تهران 1/2 1 اینچ مدل HV :

پمپ سیرکولاتور خطی بلندکاست تهران 1/2 1 اینچ مدل HV از نوع پمپ‌های خطی سیرکولاتور آبگرد می‌باشد و جهت سیستم‌های گرمایشی و سیرکولاسیون آب گرم استفاده می‌شود.
پمپ سیرکولاتور خطی بلندکاست تهران 1/2 1 اینچ مدل HV در منازل و آپارتمان‌ها، ساختمان‌های اداری و صنایع کاربرد دارد.
در سایت مرجع و فروشگاهی جهان تأسیسات، اطلاعات فنی و قیمت‌های تضمین شده پمپ سیرکولاتور خطی بلندکاست تهران 1/2 1 اینچ مدل HV با گارانتی اصلی جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.

ویژگی های پمپ سیرکولاتور خطی بلندکاست تهران 1/2 1 اینچ مدل HV:

  • دارای استاندارد ملی
  • راندمان بالا
  • قیمت مناسب
  • دارای کارکرد آرام و بی صدا
  • جنس شفت پمپ سیرکولاتور خطی بلند کاست تهران 1/2 1 اینچ مدل HV از نوع فولاد زنگ نزن می باشد.

محاسبه هد و دبی پمپ سیرکولاتور خطی بلندکاست تهران1/2 1 اینچ مدل HV:

اعداد هد و دبی ارائه شده برای پمپ بلندکاست تهران خطی فوق در محدوده راندمان حداکثر آن در نظر گرفته شده است ، ولی دیاگرام انتخاب پمپ بلند کاست تهران نیز برای انجام بررسی بیشتر و انتخاب دقیق پمپ مورد نیاز در تصاویر فوق ارائه گردیده است .
برای محاسبه دبی آب ( GPM) سیستم گرمایش ساختمان مقدار کیلو کالری مورد نیاز گرمایش ساختمان را بر عدد 2500 تقسیم نمایید و برای محاسبه دبی آب سیستم سرمایش نیز مقدار کیلوکالری سیستم سرمایش را بر عدد 1250 تقسیم نمایید .
برای محاسبه موضوع مهم و حساس هد پمپ سیرکولاتورمورد نیاز باید از روش محاسبه افت فشار طول مسیر لوله ها و یا تجارب مهندسین تأسیسات برای هر ساختمان استفاده نمود همچنین برای مشاهده روش محاسبه هد پمپ های سیرکولاتور می توانیم به بخش سوالات متداول صفحه اصلی گروه پمپ های سیرکولاتور مراجعه نمایید .
محاسبه و انتخاب پمپ سیرکولاتور برای سیستم‌های سرمایش و گرمایش ساختمان‌ها باید فقط توسط مهندسین با تجربه تأسیسات و براساس مشخصات طرح پروژه انجام پذیرد و درغیر اینصورت (حتی با وجود اجراء درست دیگر تجهیزات موتورخانه ) ممکن است سیستم با مشکلات عدیده ای مواجه گردد.

جدول برآورد تقریبی پمپ سیرکولاتور خطی بلند کاست تهران

  • با فرض اینکه اولا محاسبه قطر لوله ها و اجرای سیستم گرمایش ساختمان و انشعابات مربوطه مطابق با استانداردهای مهندسی باشد و ثانیا لوله های توزیع آب گرمایش در ساختمان در لوپ اصلی بصورت برگشت معکوس و با قطر صحیح اجرا شده باشد.

توضیح : تعداد واحد های ساختمان در این برآورد اهمیت چندانی ندارد.

تعداد طبقات زیر بنای مفید پمپ خطی
سیرکولاتور
(فقط گرمایش)
1 تا 150 مترمربع “S25-1
2 & 1 تا 300 مترمربع “S25-1 1/4
1 تا 500 مترمربع 2HV اینچ
3 & 2 تا 700 مترمربع 2HV اینچ
3 تا 1000 مترمربع 11/2AA اینچ
5&4&3 تا 1500 مترمربع 2AA اینچ
6 تا 1500 مترمربع 2A6 اینچ
5 & 4 تا 1800 مترمربع 2A7 اینچ
7 & 6 تا 2000 مترمربع 2A7 اینچ

چنانچه انشعاب برق موتورخانه ساختمان تک فاز باشد توجه نمائید که پمپ با برق مصرفی سه فاز انتخاب نفرمایید.
معمولا طبق استانداردهای توصیه شده مهندسی تأسیسات، در ساختمان‌هایی که دارای 8 واحد یا بیشتر باشند در نظر گرفتن پمپ سیرکولاتور “رزرو” با همان قدرت، هد و دبی پمپ اصلی الزامی است.
چنانچه برای مدار گردش آب دیگ تا کویل منبع کویلی ایستاده آبگرم، پمپ سیرکولاتور جداگانه‌ای در نظر گرفته باشید، جهت منابع کویلی ایستاده تا ظرفیت 1500 لیتر، پمپ خطی سیرکولاتور بلند کاست 2HV اینچ و برای منابع کویلی ایستاده از 1500 تا ظرفیت 3000 لیتر پمپ خطی سیرکولاتور بلند کاست 2AA اینچ مناسب است.
لازم به ذکر است اگر پایین‌ترین قسمت منبع دوجداره آبگرم افقی یا منبع کویل‌دار افقی از نظر تراز افقی بالاتر از خروجی آب کلکتور دیگ موتورخانه باشد، در اینصورت آب دیگ موتورخانه طبق جریان ثقلی و بدون نیاز به نصب پمپ سیرکولاتور بین دیگ تا منبع قادر به تامین گرمایش آب مصرفی در منبع خواهد بود.

محل نصب :

  • پمپ‌های سیرکولاتور معمولا در مسیر برگشت آب مدار سیستم‌های سرمایش یا گرمایش نصب می‌گردند به عبارت دیگر در سیستم‌های گرمایش قبل از دیگ حرارت مرکزی و در سیستم‌های سرمایش قبل از چیلر قرار می‌گیرند، بطوریکه خروجی آب پمپ‌های سیرکولاتور در سیستم‌های گرمایش وارد دیگ شده و سپس در رادیاتورها و فن کویل‌ها توزیع می‌گردد.
  • تنظیم دمای ترموستات جداری نصب شده روی خط لوله مکش پمپ سیرکولاتور، معمولا باید حدود 5 درجه سانتیگراد کمتر از دمای تعیین شده ترموستات مستغرق دیگ آبگرم موتورخانه ساختمان باشد.
  • قطر فلنج رانش و مکش پمپ الزاما” با قطر لوله مناسب متصل به آنها برابر نمی‌باشد. زیرا قطر لوله مکش و دهش باید طوری در نظر گرفته شود که افت فشار جریان آب در لوله‌ها بین 2 تا 3 فوت در 100 فوت طول لوله باشد، که جهت استفاده کارشناسان جدول انتخاب تقریبی قطر لوله‌های سیستم‌های گرمایش و سرمایش نیز در تصاویر فوق ارائه گردیده است.
  • اجرای یک مسیر لوله بای پاس (By Pass) برای هر پمپ سیرکولاتور تک مداره با سایز لوله اصلی همراه با شیر فلکه دروازه‌ای در مسیر آن الزامی است.

گارانتی پمپ سیرکولاتور خطی بلند کاست 1/2 1 اینچ مدل HV:

پمپ سیرکولاتور خطی بلند کاست 1/2 1 اینچ مدل HV دارای 2 سال گارانتی می‌باشد.

وزن

برند

پمپ تهران (بل اند کاست)
